认 证：工商信息已核实
访问量：1753793
成都精新粉体测试设备有限公司 2017-10-11 点击7058次
激光粒度仪测试报告解读
⑴ 粒度：粒度即是粉体粒子大小的量度。
⑵ 粒径：粒子的粒径是粒子的一维几何尺寸。球形粒子的直径就是其粒径。在测非球形粒子的粒径时，激光粒度仪测出的粒径为该粒子等效球体的直径，单位为μm。
⑶ 粒度分布：粉体一般是由粒径大小不等的粒子组成，粒度分布一般用体积频度分布和累积分布表示。
⑷ 体积频度分布：相邻粒径之间所含粒子的体积占全部粒子体积的百分含量。
⑸ 体积累积分布：该对应粒径及以下所含粒子的体积占全部粒子体积的百分含量。
⑹ 累积50%粒径（中位径、D50）：该粒径及以下的粒子体积占全部粒子体积的50%，（10%、90%、97%粒径以此类推）。
⑺ 粒度分布曲线：横座标为粒径，单位为μm，纵座标为频度分布和累积分布百分含量。为便于观察，频度曲线纵座标比实际放大。
⑻ 浓度（样品相对加入量）：加入样品多少的参考，并以此确定不同样品的加入量。最适合的范围为50～85之间。
⑼ 表面积/体积：将所测粒子视为球体专有软件计算而得，表示体积为1立方厘米的粒子的表面积为多少平方厘米，单位为cm2/cm3。与氮吸附法测试方法不同，因此测试结果有差异。
⑽ 平均粒径：所测颗粒的平均粒径值。平均粒径可用个数平均粒径D[1,0]、直径（长度）平均粒径D[2,1]、面积平均粒径D[3,2]和体积平均粒径D[4,3]表示。为便于理解，举例如下：

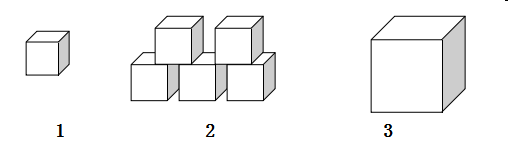

图示：
1 | 2 | 3 | 总和 | |
粒径 | 1μm | 5μm | 10μm | |
个数 | 1个 | 5个 | 1个 | 7 |
长度 (直径) | 1×1 | 5×5 | 10×1 | 36 |
面积 | (1×1)×1 | (5×5)×5 | (10×10)×1 | 226 |
体积 | (1×1×1)×1 | (5×5×5)×5 | (10×10×10)×1 | 1626 |
按上表频度分布表示如下：
粒径(μm) | 个数 | 个数 频度 （%） | 直径 | 直径 频度 （%） | 面积 | 面积 频度 （%） | 体积 | 体积频度 （%） |
1 | 1 | 14.29 | 5 | 2.78 | 1 | 0.44 | 1 | 0.06 |
5 | 5 | 74.43 | 25 | 69.44 | 125 | 55.31 | 625 | 38.44 |
10 | 1 | 14.29 | 10 | 27.78 | 100 | 44.25 | 1000 | 61.5 |
总和 | 7 | 40 | 226 | 1626 |
个数平均粒径D[1，0]：
直径(长度)平均粒径D[2，1]：
面积平均粒径D[3，2]：
体积平均粒径D[4，3]：
（注：测试报告中平均粒径均为体积平均粒径）
（12） 等面积圆直径:用与被测图形面积相等的圆的直径，表征被测图形的直径。
（13）等周长直径：用与被测面的周长相等的圆的直径表征被测面积的直径。
（14）长轴：作一组平行线与被测粒子外切, 如图所示,当平行线之间的距离最长时,该距离为长轴的长度。
（15）短轴：作一组平行线与被测粒子外切, 如图所示,当平行线之间的距离最短时,该距离为短轴的长度
（16）Model：测试模式。颗粒有粗细，采用不同的程序对不同粒径的粒子进行分段测试。程序分为：标准程序、微粉程序、超微粉程序和粗粉程序。
